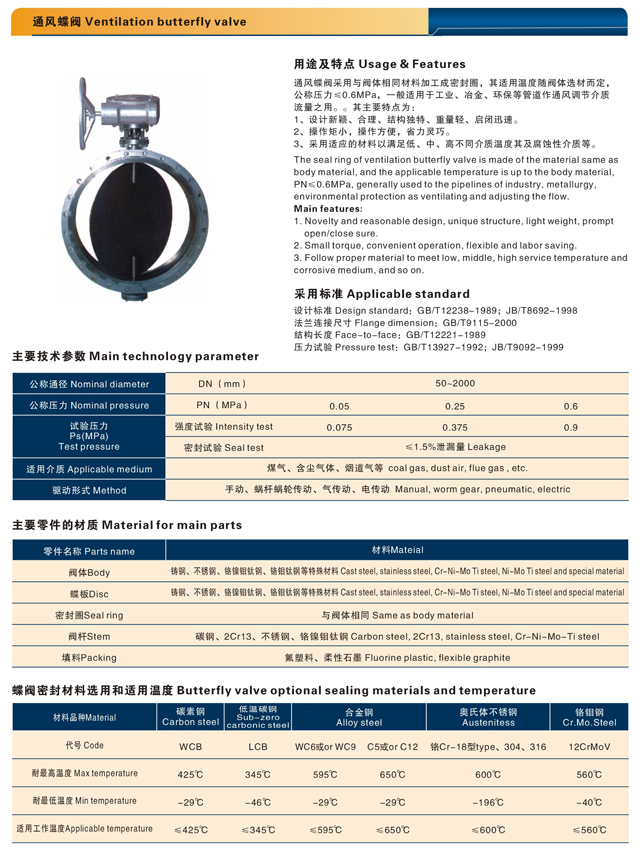

產品名：D41W蝸輪襯膠通風蝶閥

蝸輪襯膠蝶閥結構簡單，體積小，重量輕，由幾個部分組成。此外，它可以通過旋轉90°迅速打開和關閉，并且易于操作，同時具有出色的流體可控性。當法蘭蝶閥處于完全打開位置時，蝶閥有兩種類型：彈性密封和金屬密封。彈性密封閥和密封環可以安裝在閥體內或安裝在蝶板周圍。

襯膠蝶閥的工作原理：蝶閥由電動機驅動，以驅動執行器。允許圓盤在90°范圍內自由旋轉，從而打開和關閉或調節介質的流量。

1.設計和制造具有通過焊接中間碟盤和短結構鋼板制成的新結構。結構緊湊，輕巧，易于安裝，低流動阻力，避免了大流通時高溫膨脹的影響，

易于操作。

2.內部無連桿或螺栓，工作可靠性高，使用壽命長。它可以安裝在多個位置，并且不受介質流動方向的影響。

蝸輪蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有x防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

查看襯膠蝶閥的設計與工作原理>>
